Joystick se středovým tlačítkem
Joystick se středovým tlačítkem

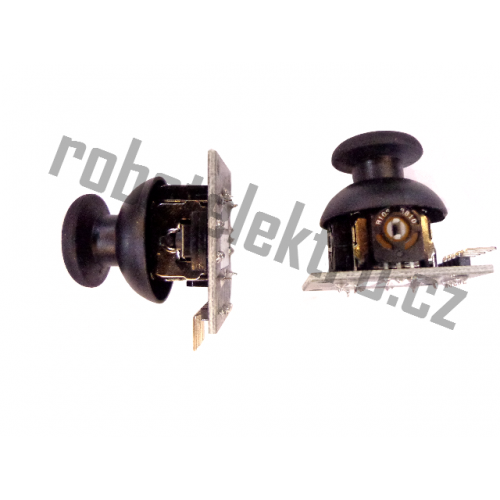

Přesný Joystick s analogovým výstupem a středovým tlačítkem. Výstupem jsou dvě hodnoty odporu měnící se podle polohy ovládací páčky. Hodí se k přesnému řízení robotů a modelů, vhodné i k vývojovým deskám Arduino. Mechanická konstrukce se skládá z kvalitní kovové konstrukce na plošném spoji. Ovládací páčka je plastová s pogumovaným povrchem.

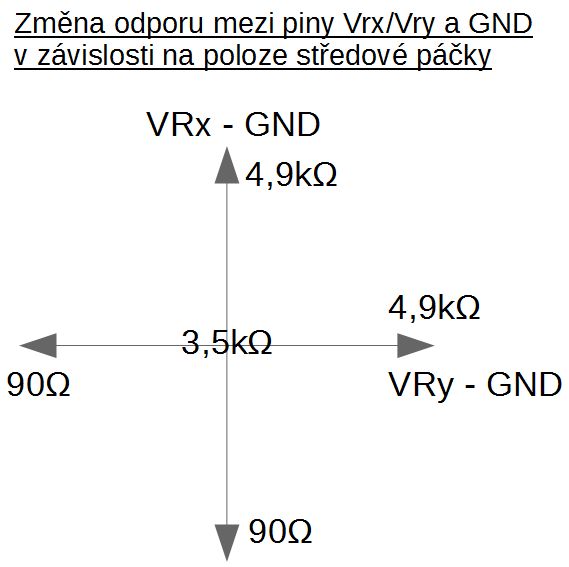

Hodnota odporu mezi piny VRx / VRy a GND je při pozici páčky uprostřed cca 3,5kΩ, v krajní poloze vlevo/nahoře je to cca 90Ω a při poloze zcela vpravo/dole cca 4,9kΩ. Více na přiloženém schématu.
Při stisku ovládací páčky dojde ke spojení pinu SW s GND
-
Analogový výstup
-
Středové tlačítko
-
Kovová kostra

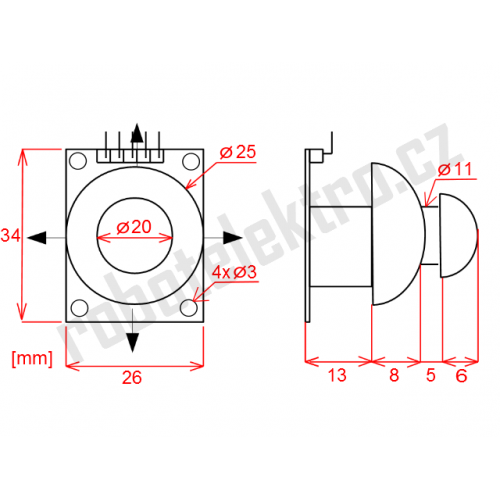

Rozměry modulu na přiloženém obrázku.

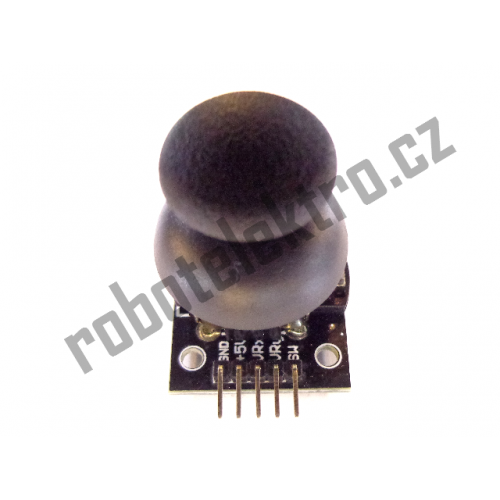

Zapojení pinů výstupního konektoru. :
| GND | GND,ZEM,0V |
| +5V | napájecí napětí max.: +5V DC |
| VRx | odpor mezi tímto pinem a GND podle polohy páčky (90Ω až 4,9kΩ) |
| VRy | odpor mezi tímto pinem a GND podle polohy páčky (90Ω až 4,9kΩ) |
| SW | při stisku páčky spojeno s GND |
