Krokový motor s budičem ULN2003

Krokový motor s budičem ULN2003
Krokový motor s budičem ULN2003 Krokový motor s budičem ULN2003 Krokový motor s budičem ULN2003 Krokový motor s budičem ULN2003 Krokový motor s budičem ULN2003
Model: KM28B_ULN
Dostupnost: na cestě, dostupné za 3 týdny
Cena: 99,00 Kč
Množství:

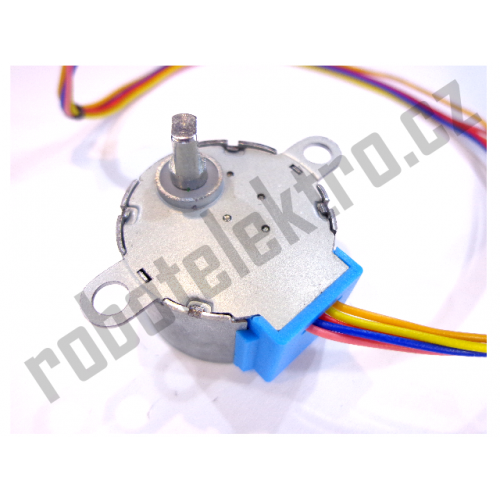

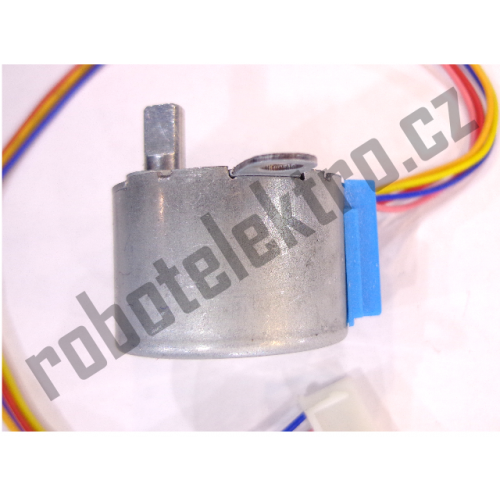

Krokový motor s budičem ULN2003

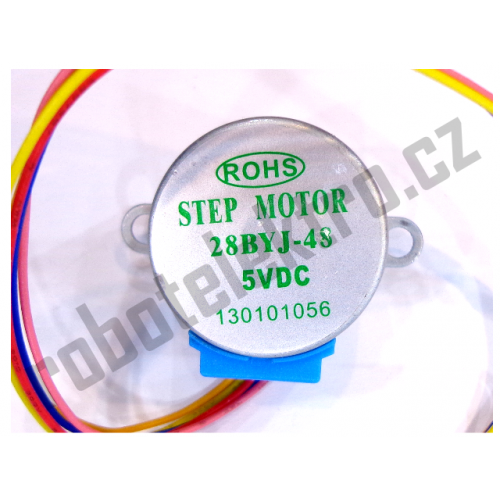

  • označení motoru: 28BYJ-48

  • Napájení motoru: 5VDC

  • 4-fázový motor

  • 64 kroků na 1 otáčku / 1 krok = 5,625°

  • kroutící moment 34mN/m

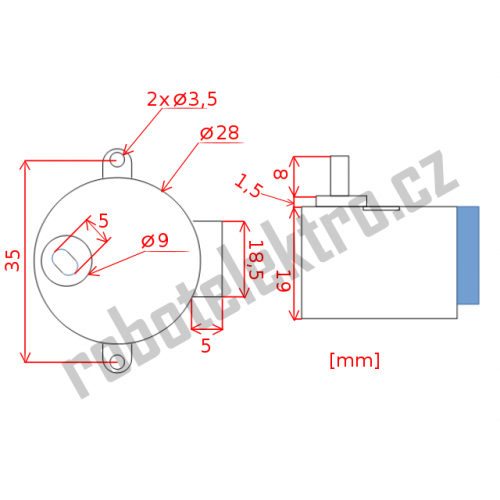

  • rozměry motoru uvedeny na obrázku

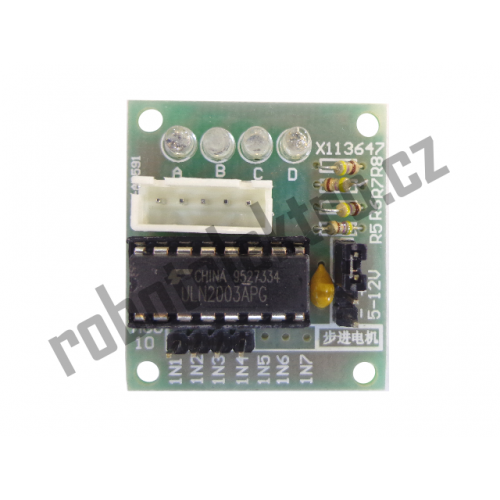

Modul budiče ULN2003 je určený pro řízení krokového motoru, ale lze použít i jako výkonový spínač, např. pro výkonové LED.

Výstupní 5-ti pinový konektor je možné přímo zapojit na krokový motor 28BYJ-48, nebo jiný ekvivalentní typ 4-fázového krokového motoru

Vstupy In1 až In4 jsou aktivovány přivedením log.1 (+5V)

Na jednotlivých výstupech je spínána zem.



  • Napájecí napětí: 5V

  • Maximální spínaný proud: 0,5A

  • Spínání 4 signálů

  • 4 LED pro indikaci stavu sepnuté větve (A,B,C,D)



zapojení vstupních pinů modulu:

VDD

+5V

In1

Výstup 1 (A)

In2

Výstup 2 (B)

In3

Výstup 3 (C)

In4

Výstup 4 (D)

GND

GND, -
