Hallova sonda pro měření proudu ACS712, do 20A

Hallova sonda pro měření proudu ACS712, do 20A
Model: M20A
Dostupnost: na cestě, dostupné za 3 týdny
Cena: 119,00 Kč
Množství:

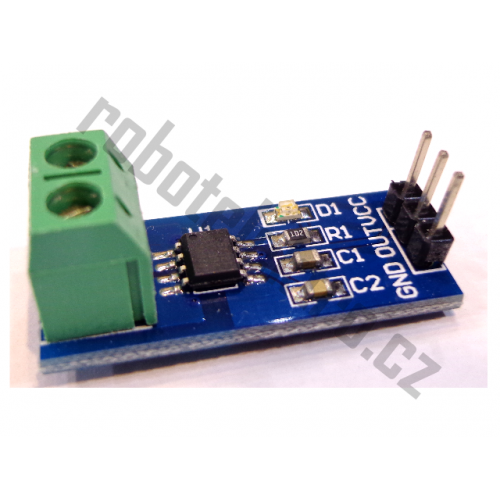

Modul měření proudu, ACS712, Hallova sonda

Senzor pro měření proudu až do 20A (DC). Kompatibilní s deskami Arduino a jejich klony. Napájecí napětí modulu je 5V, signalizační LED napájení na DPS. Analogový výstup, 100mV / A. Pokud není připojen měřený obvod, je výstup ze senzoru roven polovině napájecího napětí.

Fotografie se může mírně lišit - například rozmístění součástek na DPS nebo barvou svorek atd.

  • IO: ACS712 - Hall sensor


  • Napájecí napětí 5V DC


  • Maximální měřený proud +/- 20A


  • Analogový výstup: 100mV / A


  • Rozměry DPS 31x13mm



zapojení pinů modulu:

GND

GND, -

OUT

výstup

Vcc

+5V, DC

Šroubovací svorky na DPS

Připojení měřeného obvodu
