Převodník logických úrovní 5V a 3V3 - 4x

Model: LCON5-3.3V-4
Dostupnost: 1 ks

Cena: 32,00 Kč

Množství:

0 recenzí | Napsat recenzi

Popis Recenze (0) Podobné zboží (1)

Převodník logických úrovní 5V a 3,3V - obousměrný

Tento modul je určen například k propojení Arduina s napájecím napětím 5V a senzorů nebo jiných modulů pracujících s napětím 3,3V. Nebo pro připojení například relé modulu s napájecím napětím 5V a Arduina PRO mini s napájecím napětím 3V3.

Zapojení je velice jednoduché, stačí postupovat podle tabulky a připojit obě napájecí napětí (3,3 a 5V) pak přivedením 3,3V na pin LV1 získáme 5V na pinu HV1 a nebo naopak přivedením 5V na pin HV1 dostaneme napětí 3,3V na pinu LV1, současně lze využít až 4 samostatné kanály.
Pokud chcete dodat s připájenými konektorovými kolíky, stačí toto uvést do poznámky v objednávce, připájení je zdarma.

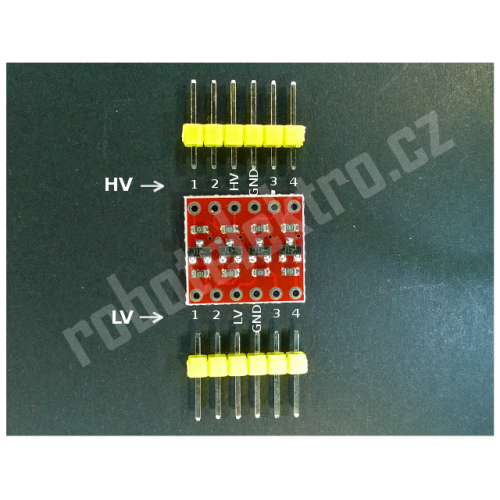

Rozmístění pinů převodníku je vidět na obrázku.

Rozměry plošného spoje:15x14mm

zapojení pinů:

HV	+5V
LV	+3,3V
GND	GND
LV1 až LV4	připojení vstupu nebo výstupu 3,3V
HV1 až HV4	připojení vstupu nebo výstupu 5V
