Měnič napětí DC-DC, s LED voltmetrem, regulovatelný výstup 1,25V až 35V / 3A

Měnič napětí DC-DC, s LED voltmetrem, regulovatelný výstup 1,25V až 35V / 3A

---

Modul snižujícího měniče napětí (step-down) pro jednoduchou konstrukci napájecího zdroje. Integrovaný LED voltmetr může zobrazovat vstupní nebo výstupní napětí, volba pomocí tlačítka.

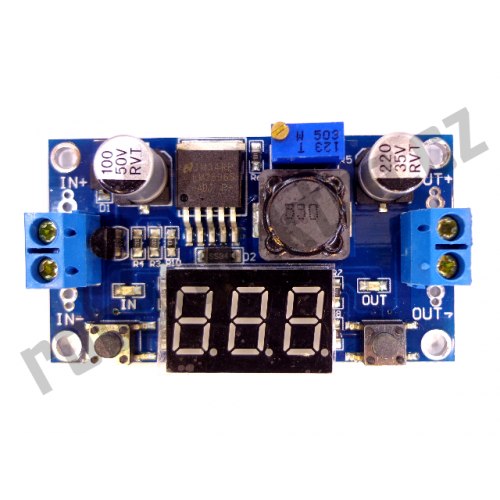

Modul používá integrovaný obvod LM2596, na desce měniče je víceotáčkový trimr pro velice jemné nastavení výstupního napětí.

Integrovaný voltmetr lze zkalibrovat podle multimetru nebo jiného přesnějšího měřícího přístroje.
Postup při kalibraci:

1) stisknout pravé tlačítko na 2 sekundy, poté uvolnit – hodnota na displeji by měla blikat
2) nastavit hodnotu napětí podle připojeného multimetru:
levým tlačítkem lze odečítat po desetinách voltu
pravé tlačítko přičítá po desetinách voltu
3) nastavenou hodnotu potvrdíme stisknutým pravým tlačítkem po dobu 2 sekund

Připojení vstupního i výstupního napětí přes šroubovací svorkovnice na plošněm spoji. DPS je s potiskem pro snadné připojení.

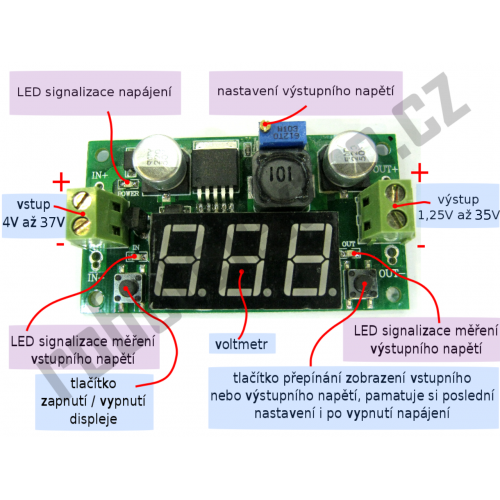

Zapojení modulu a podrobný popis na přiloženém obrázku, obrázek je pro popis – barva DPS je modrá.

• Vstupní napětí: 4 až 37V



• Výstupní napětí: 1,25V až 35V regulovatelné (vstupní napětí musí být vždy alespoň o

  2V větší než maximální


• požadované výstupní napětí) čili pokud budete chtít používat výstupní napětí 5V,

  stačí mít na vstupu měniče napájecí napětí 7V nebo větší.



• Výstupní proud: 2A, nebo až 3A krátkodobě s použitím externího chladiče pro LM2596


• maximální výstupní výkon modulu je 15W


• integrovaná ochrana proti přehřátí a přetížení modulu


• pracovní frekvence měniče: 150kHz


• zvlnění výstupu max. 100mV


• přesnost voltmetru 5%



Rozměry modulu: 61x34mm, výška plošného spoje se součástkami je cca 18mm.

zapojení vývodů modulu:

IN -	vstup, zem
IN +	vstup, (+ 4 až 37V DC)
OUT -	výstup, zem
OUT +	Výstup, +1,25V až 35V DC
