Záznam a reprodukce hlasu a zvuku + reproduktorek

Model: ISD1820-RE
Dostupnost: na cestě, dostupné za 2 týdny

Cena: 175,00 Kč

Množství:

0 recenzí | Napsat recenzi

Popis Recenze (0)

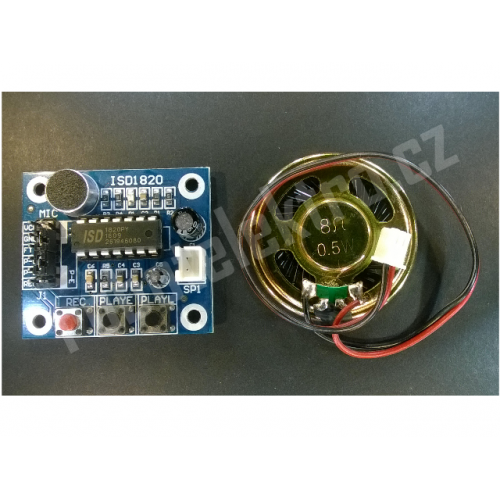

Modul pro záznam a reprodukci hlasu a zvuku 0-10sec, + reproduktorek 8Ohm, 0,5W

Modul obsahuje elektretový mikrofon pro přímé nahrávání zvuku nebo hlasu. Ovládání je možné pomocí 3 tlačítek na desce, nebo přímo z mikroprocesoru (Arduino, Atmel, PIC, atd.) Procesor se připojuje na vstupní piny na DPS. Při ovládání přes piny na DPS je funkce vyvolána přivedením log. 1 (+5V) na příslušný pin.

Modul může napřímo spínat dodávaný reproduktor 8 Ohm / 0,5W. Silnější reproduktor lze připojit přes výkonový tranzistor.

Tlačítka na DPS a jejich funkce:

REC: Po dobu stisku nahrává pomocí mikrofonu zvuk/hlas (max. 10 sekund)

PLAYE: Nezávisle na délce stisku přehraje 1x celou nahranou zprávu/zvuk

PLAYL: Přehrává nahraný zvuk pouze po dobu trvání stisku, max. 1X, pro opakování je nutné znovu stisknout.

Napájení: 3 až 5V DC
Rozměry DPS: 38x43x13mm
Rastr montážních otvorů: 33x37mm
IO: ISD1820

zapojení pinů na DPS
VCC	+3 až 5V
GND	GND, zem, mínus
SP+	reproduktorek +
SP-	reproduktorek -
P-L	PLAYL
P-E	PLAYE
REC	REC
RECLED	katoda LED, svítící při nahrávání
FT	zesiluje napřímo zvuk snímaný mikrofonem
