Senzor vlhkosti
Senzor vlhkosti

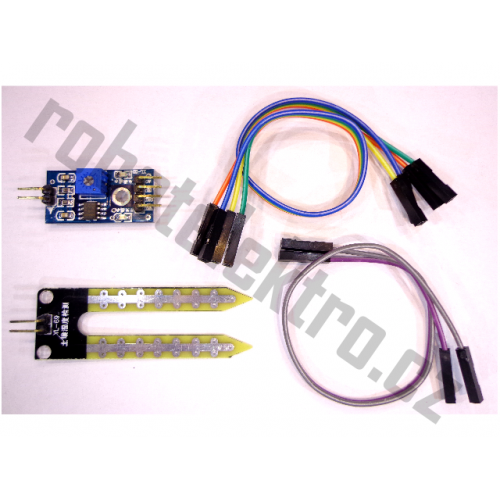

Senzor vlhkosti s digitálním i analogovým výstupem. Nastavení citlivosti pomocí trimru na plošném spoji. Pokud je sonda v suchu nebo vlhkost nepřekročí nastavenou mez, je na digitálním výstupu log.1, při dosažení nastavené úrovně vlhkosti se překlopí do log.0 . Na analogovém výstupu je hodnota shodná s napájecím napětím a klesá k nule se zvětšující se vlhkostí na sondě (od minimální nastavené hranice). Na plošném spoji jsou dvě LED diody pro signalizaci připojeného napájení a log.0 na digitálním výstupu. K senzoru je dodávána zapichovací sonda na plošném spoji, např. k zapíchnutí do hlíny v květináči.
-
Digitální i analogový výstup
-
Napájecí napětí 3,3V až 5V
-
Použití s Arduinem i samostatně
-
IO LM393
-
Rozměry řídíci DPS: 30x15mm,otvor Ø3mm, výška DPS i se součástkami: 8mm
-
Rozměry sondy: 59x19mm, montážní otvory: 2x Ø3mm, rastr 15mm
zapojení pinů senzoru vlhkosti:
|
AO |
Analogový výstup |
|
DO |
Digitální výstup |
|
GND |
GND, - |
|
VCC |
+3,3 až 5V max. |
|
2-pinový jumper |
Připojit měřící sondu, nezáleží na otočení vývodů. |
