Vysílač a přijímač, 315MHz
Vysílač a přijímač, 315MHz

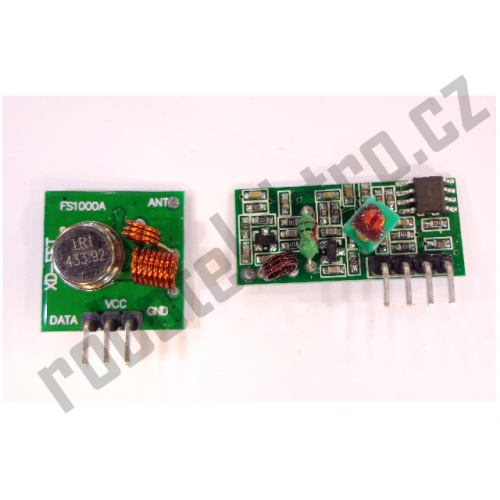

Sada rádiového vysílače a přijímače, hodí se i k Arduinu pro bezdrátový přenos dat. Dosah ve volném terénu až 100m, v místnosti odzkoušeno cca 20m. Dosah velice záleží na vlastnostech přidané antény, dobře funguje s anténou o délce ¼ vlnové délky vysílací frekvence, pro 315MHz je to asi 24cm, postačí zvonkový drátek.
Přijímač:
-
Napájecí napětí: 5V / DC
-
klidový odběr proudu: 4mA
-
citlivost: -105dB
-
rozměry: 30x13x7mm
Vysílač:
-
Napájecí napětí: 3,5V až 12V / DC
-
klidový odběr proudu: 4mA
-
maximální modulační frekvence: 3kHz
-
vysílací výkon: 10mW
-
frekvence: 315MHz
-
rozměry: 19x19x7mm
zapojení pinů :
|

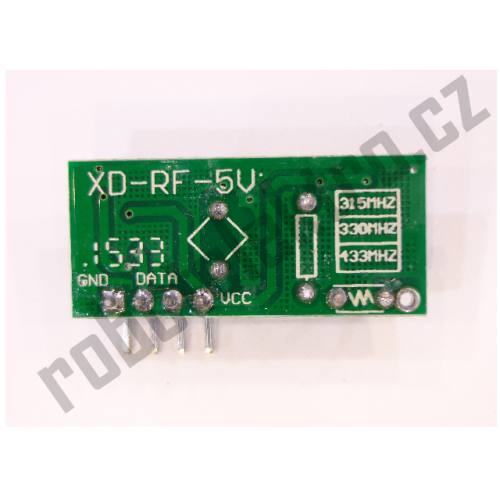

Přijímač, vývody označeny na plošném spoji |
|
|
Vcc |
+5V, stejnosměrné |
|
DATA (na desce dva piny uprostřed) |
Výstup z vysílače |
|
GND |
GND, - |
|
Prokovený otvor na plošném spoji |
Anténa |
|
Vysílač, vývody označeny na plošném spoji |
|
|
Vcc |
+3,5V až 12V, stejnosměrné (větší napětí = větší dosah) |
|
DATA |
Vstup pro modulaci |
|
GND |
GND, - |
| Prokovený otvor na plošném spoji | Anténa |
