Leonardo PRO MICRO, ATmega32U4, 16MHz

Leonardo PRO MICRO, ATmega32U4, 16MHz, Arduino kompatibilní

---

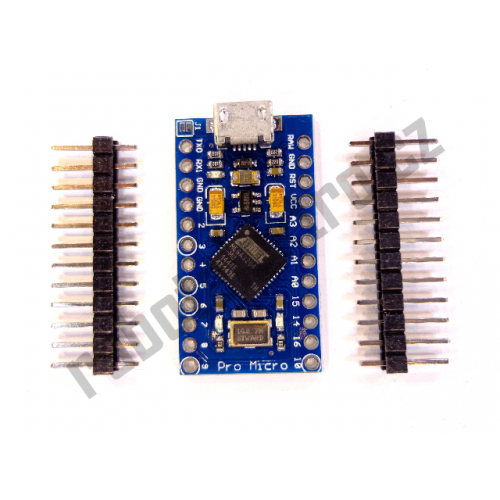

Vývojová deska Leonardo PRO MICRO, plně kompatibilní s Arduinem a jeho vývojovým prostředím Arduino IDE.

Velice podobné desce PRO MINI, s rozdílem v procesoru ATmega32U4 a USB konektorem přímo na desce.

4x 10bit ADC, 12x digitální I/O pin z toho 5x možnost použít jako PWM, sériová komunikace přímo na DPS – TX, RX

Napájení desky:

1. Přes micro-USB konektor přímo na desce

2. Na desce je integrovaný regulátor napětí takže napájecí napětí může být až do velikosti 12V / DC. Pozor! Při napájení neregulovaným napětím (jiným než 5V) je NUTNÉ toto napětí přopojovat přes pin „RAW“ na desce.

Napájecí piny na desce:

RAW - pro připojení nestabilizovaného stejnosměrného napájecího napětí většího než 5V (kladný pól)

VCC - pouze pro připojení stabilizovaného napájecíjho napětí 5V.

GND - záporný pól napájecího napětí

Vývojové prostředí Arduino IDE je zdarma k dispozici na oficiálních stránkách Arduina v sekci download. :http://arduino.cc/en/Main/Software#toc1

Odkaz na ovladače k desce Leonardo: http://www.driverscape.com/download/arduino-leonardo

Rozměry desky: 34x18x4mm (měřeno bez připojených konektorových kolíků)

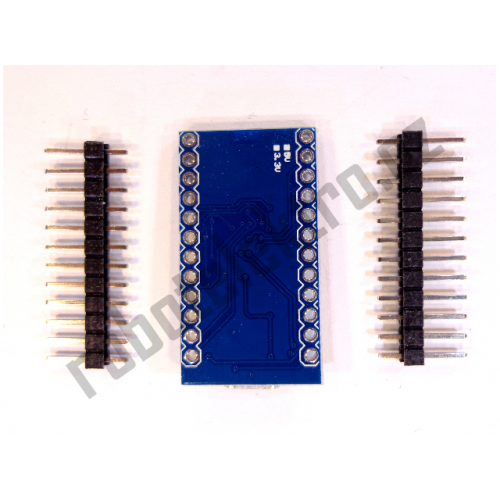

Dodáváno s konektorovými kolíky zvlášť, pokud chcete desku s již přípájenými kolíky – uveďte toto do poznáky k objednávce. Připájení konektorových kolíků je samozřejmě zdarma.



• MCU: Atmel ATmega32U4

• Pracovní napětí: 5V / DC

• Napájecí napětí až 12V DC

• Integrovaná proudová ochrana

• Integrovaná ochrana proti přepólovaní napájecího napětí

• Max. DC proud jedním pinem: 40mA

• FLASH: 32kB

• SRAM: 2,5kB

• EEPROM: 1kB

• Frekvence: 16MHz
