Měnič napětí zvyšující DC-DC, regulovatelný výstup 2V až 28V / 2A

Měnič napětí zvyšující DC-DC, regulovatelný výstup 2V až 28V / 2A
Model: 1308UP
Dostupnost: na cestě, dostupné za 3 týdny
Cena: 29,00 Kč
Množství:

Měnič napětí zvyšující DC-DC, regulovatelný výstup 2V až 28V / 2A

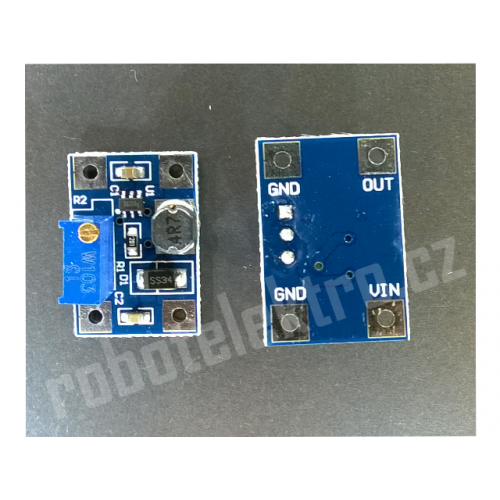

Modul zvyšujícího měniče napětí (step-up) SX1308 pro jednoduchou konstrukci napájecího zdroje. Na desce měniče je víceotáčkový trimr pro velice jemné nastavení výstupního napětí.

Připojení vstupního i výstupního napětí přes prokovené otvory na plošněm spoji. DPS je s potiskem vstupů a výstupů pro snadné připojení.

  • Vstupní napětí: 2 až 24V DC

  • Výstupní napětí: 2 až 28V DC, regulovatelné

  • Výstupní proud max.: 2A

  • účinnost až 95%

  • Spínací frekvence 1,2MHz





Rozměry modulu: 23x16mm, výška plošného spoje se součástkami je 15mm.

zapojení vývodů modulu:

VIN

Vstupní napětí + 2 až 24V

GND

Výstupní napětí - , GND

OUT

Výstupní napětí + 2 až 28V

GND

Výstupní napětí - , GND
