Měnič napětí DC-DC zvyšující – step-up XL6009

Měnič napětí DC-DC zvyšující – step-up XL6009
Model: MU35UP
Dostupnost: na cestě, dostupné za 3 týdny
Cena: 59,00 Kč
Množství:



Měnič napětí DC-DC zvyšující – step-up, regulovatelný výstup 5V až 35V / 3A

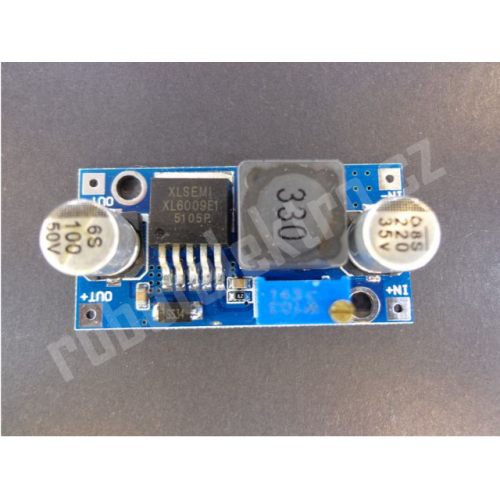

Modul zvyšujícího měniče napětí (step-up) pro jednoduchou konstrukci napájecího zdroje. Modul používá integrovaný obvod XL6009. Na desce měniče je víceotáčkový trimr pro velice jemné nastavení výstupního napětí.

Připojení vstupního i výstupního napětí přes prokovené otvory na plošněm spoji. DPS je s potiskem vstupů a výstupů pro snadné připojení.

  • Vstupní napětí: 3,5 až 32V



  • Výstupní napětí: 5 až 35V regulovatelné



  • Výstupní proud: 2A bez chladiče, nebo až 3A s použitím externího chlazení pro integrovaný obvod XL6009



Rozměry modulu: 41x22mm, výška plošného spoje se součástkami je 15mm.

zapojení vývodů modulu:

IN -

vstup, zem

IN +

Vstup, (+ 3,5 až 32V DC)

OUT -

výstup, zem

OUT +

výstup, (+5V až 35V DC)
