Měnič napětí DC-DC miniaturní, regulovatelný výstup 0,8V až 20V / 1A (2A max)

Měnič napětí DC-DC miniaturní, regulovatelný výstup 0,8V až 20V / 1A (2A max)
Měnič napětí DC-DC miniaturní, regulovatelný výstup 0,8V až 20V / 1A (2A max)
Model: MU20V-SMD
Dostupnost: na cestě, dostupné za 3 týdny
Cena: 57,00 Kč
Množství:

Měnič napětí DC-DC miniaturní, regulovatelný výstup 0,8V až 20V / 1A (2A max)

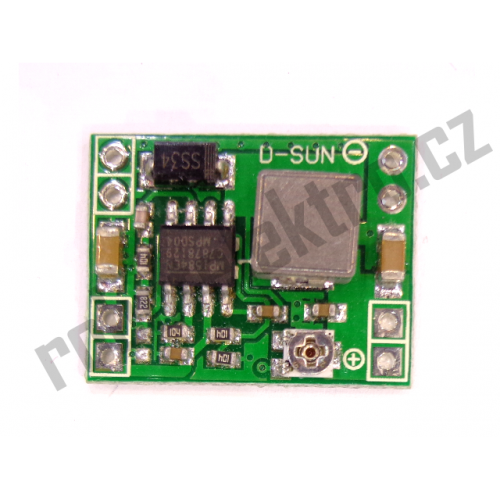

Modul snižujícího měniče napětí (step-down) pro jednoduchou konstrukci napájecího zdroje. Na desce měniče je víceotáčkový SMD trimr pro velice jemné nastavení výstupního napětí.

Připojení vstupního i výstupního napětí přes prokovené otvory na plošněm spoji. DPS je s potiskem vstupů a výstupů pro snadné připojení.

  • Vstupní napětí: 4,525V



  • Výstupní napětí: 0,820V, regulovatelné (vstupní napětí musí být vždy alespoň o 2V větší než maximální požadované výstupní napětí)



  • Výstupní proud: 1A, krátkodobě až 2A


  • pracovní frekvence měniče: 1MHz


  • zvlnění výstupního napětí: menší než 30mVpracovní teplota (-40 až +85°C)

Rozměry modulu: 22x17mm, výška plošného spoje se součástkami je cca 4mm.

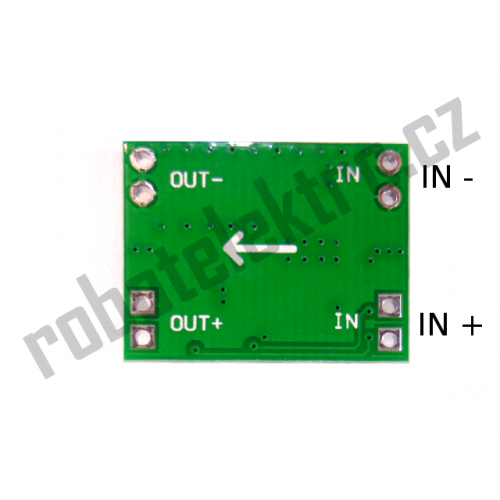

zapojení vývodů modulu:

IN -

Vstupní napětí - , GND

IN +

Vstupní napětí + 4,5 až 25V

OUT -

Výstupní napětí - , GND

OUT +

Výstupní napětí + 0,8 až 20V
