Měnič napětí DC-DC snižující, regulovatelný výstup 2,5V až 30V / 2A

Měnič napětí DC-DC snižující, regulovatelný výstup 2,5V až 30V / 2A
Měnič napětí DC-DC snižující, regulovatelný výstup 2,5V až 30V / 2A Měnič napětí DC-DC snižující, regulovatelný výstup 2,5V až 30V / 2A
Model: MU30V
Dostupnost: 12 ks
Cena: 39,00 Kč
Množství:

Měnič napětí DC-DC, regulovatelný výstup 2,5V až 30V / 2A

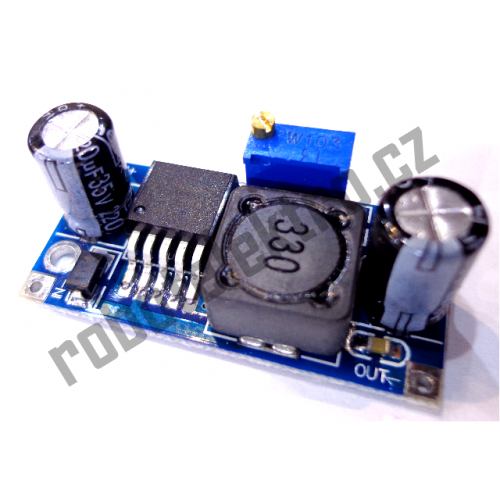

Modul snižujícího měniče napětí (step-down) pro jednoduchou konstrukci napájecího zdroje. Modul používá integrovaný obvod LM2596. Na desce měniče je víceotáčkový trimr pro velice jemné nastavení výstupního napětí.

Připojení vstupního i výstupního napětí přes prokovené otvory na plošněm spoji. DPS je s potiskem vstupů a výstupů pro snadné připojení.

  • Vstupní napětí: 432V



  • Výstupní napětí: 2,5 až 30V , regulovatelné (vstupní napětí musí být vždy alespoň o 2V větší než maximální požadované výstupní napětí)



  • Výstupní proud: 1A bez chladiče, nebo až 2A s použitím externího chladiče pro LM2596



Rozměry modulu: 41x20mm, výška plošného spoje se součástkami je 15mm.

zapojení vývodů modulu
IN - vstup, zem
IN + vstup, (+ 4 až 32V DC)
OUT - výstup, zem
OUT + výstup, +2,5V až 30V DC
